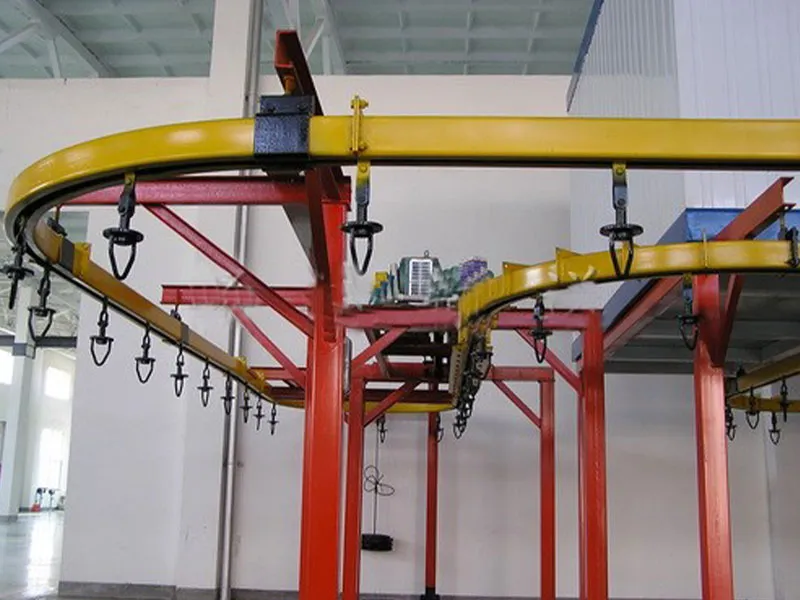

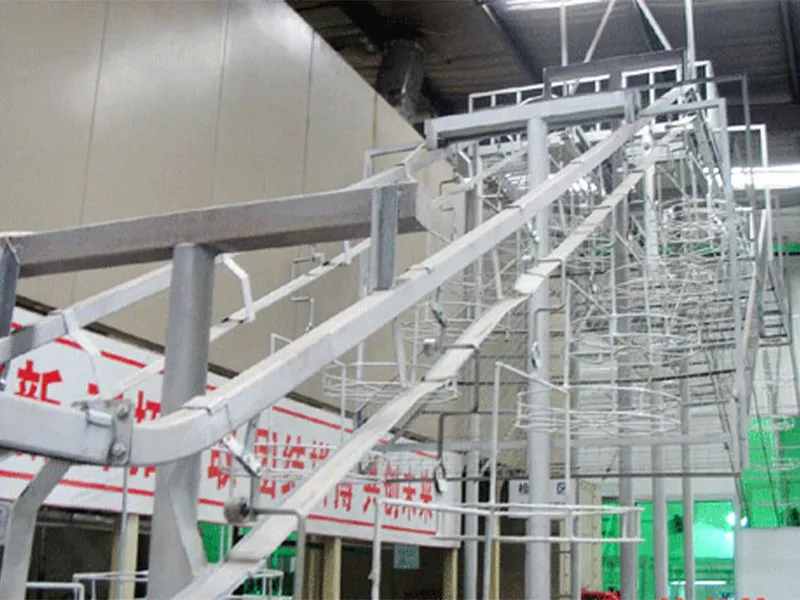

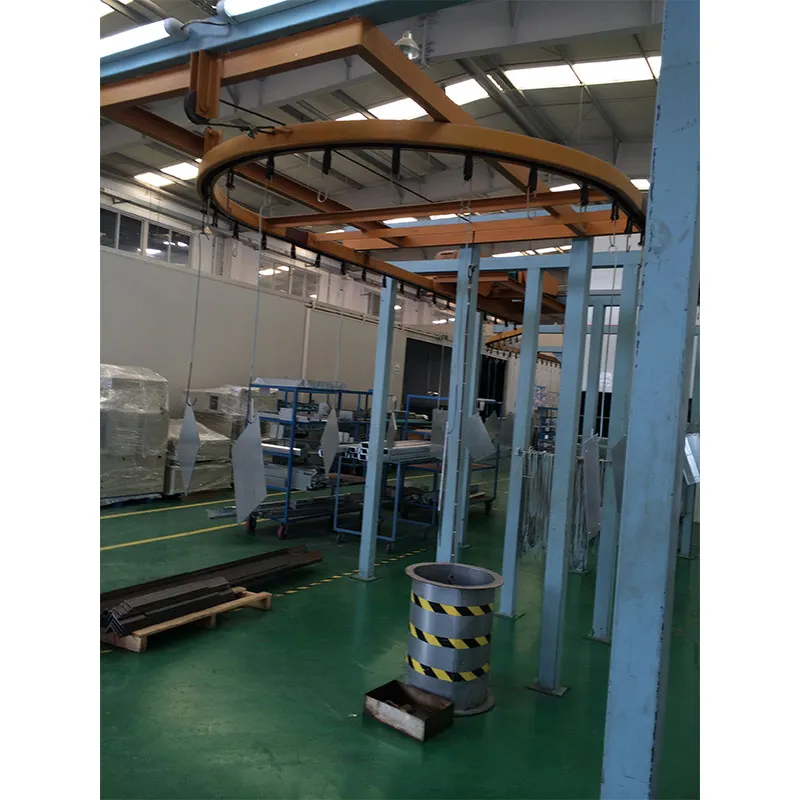

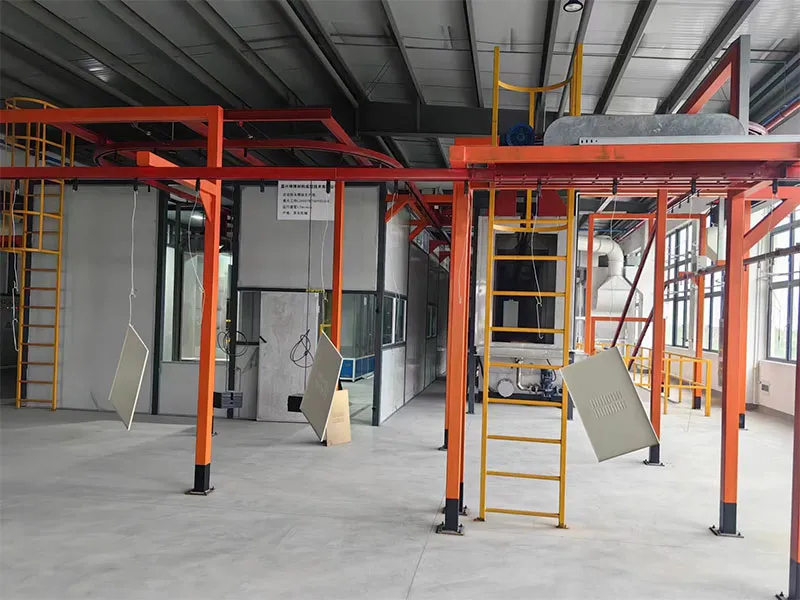

QXG Серия легких подвесных транспортеров с закрытым рельсом
QXG Легкий подвесной транспортер является новым типом подвесного транспортера, успешно разработанным нашей компанией на основе многолетнего опыта производства и потребностей пользователей. Он не только обладает характеристиками обычных легких подвесных транспортеров, но и имеет преимущества, такие как большая грузоподъемность в одной точке, плавный ход, экономичность и практичность. Цепь разборная, удобная в сборке и разборке, рельс обладает хорошей жесткостью, малое сопротивление при движении.
Описание
маркер
QXG Серия легких подвесных транспортеров с закрытым рельсом
QXG Легкий подвесной транспортер является новым типом подвесного транспортера, успешно разработанным нашей компанией на основе многолетнего опыта производства и потребностей пользователей. Он не только обладает характеристиками обычных легких подвесных транспортеров, но и имеет преимущества, такие как большая грузоподъемность в одной точке, плавный ход, экономичность и практичность. Цепь разборная, удобная в сборке и разборке, рельс обладает хорошей жесткостью, малое сопротивление при движении.
Так называемый подвесной транспортер — это специальная транспортерная цепь, используемая специально для подвесных транспортеров или подвесных транспортерных линий. Подвесные транспортерные цепи широко применяются в машиностроении, автомобилестроении, производстве бытовой техники, велосипедной промышленности и других отраслях массового производства в технологических процессах, таких как окрасочные линии, гальванические линии, моечные линии, сборочные линии для компонентов, а также широко используются в легкой промышленности, такой как переработка мяса.
Таблица технических параметров подвесного транспортера QXG с легким закрытым рельсом
|
Модель Параметр |
QXG150 | QXG200 | QXG206 | QXG240 | QXG250 | QXG300 |
| Точечная нагрузка (кг) | 8 | 20~30 | 30 | 50 | 50 | 100 |
| Рабочая скорость (м/мин) | 0.3~15 | 0.4~15 | 0.55~18 | 0.52~14.4 | 0.52~14.4 | 0.52~14.4 |
| Минимальное расстояние подвески (мм) | 150 | 200 | 206 | 240 | 250 | 300 |
| Допустимое усилие цепи (кН) | 2.5 | 2.5 | 3 | 5 | 5 | 10 |
| Предельная растягивающая нагрузка (кН) | 25 | 25 | 30 | 50 | 50 | 100 |
| Вес цепи (кг/м) | 3 | 5.2 | 5.2 | 10.5 | 10.5 | 13.5 |
| Вес направляющей (кг/м) | 5 | 7.18 | 7.18 | 8.12 | 8.12 | 14.5 |
| Размеры направляющей (мм) | 54×47×19×3.5 | 72×68×26×4 | 72×68×26×4 | 80×80×25×4 | 80×80×25×4 | 100×100×32×4 |
| Стандартный радиус горизонтального изгиба (R) (мм) | 500 | 600 | 600 | 600 | 600 | 800 |
| Радиус поворотного колеса (R) (мм) | 200 | 300 | 300 | 450 | 450 | 550 |
| Минимальный радиус вертикального изгиба (R) (мм) | 500 | 600 | 800 | 800 | 800 | 800 |
| Диапазон изменения скорости | 1:10 бесступенчатый | 1:10 бесступенчатый | 1:10 бесступенчатый | 1:10 бесступенчатый | 1:10 бесступенчатый | 1:10 бесступенчатый |
| Рабочая температура (°C) | -20~200 | -20~200 | -20~200 | -20~200 | -20~200 | -20~200 |
| Мощность конвейера (кВт) | 0.75, 1.1 | 1.1, 1.5 | 1.1, 1.5 | 1.5, 2.2 | 1.5, 2.2 | 3 |
| Форма привода | Прямолинейный верхний привод, прямолинейный боковой привод | |||||
| орма натяжения | Прямой грузовой, пружинный, комбинированный | |||||
