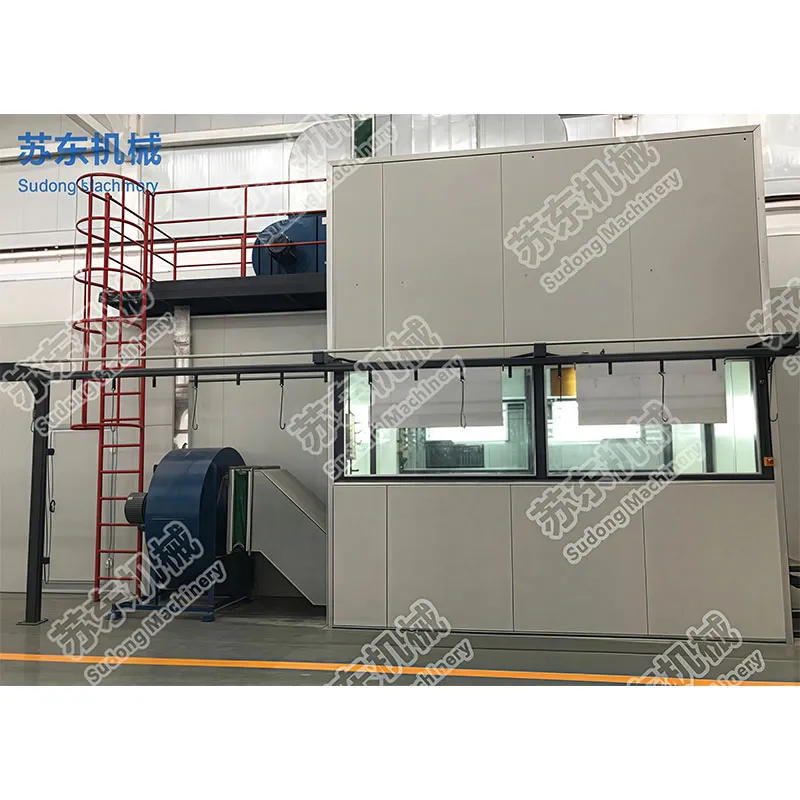

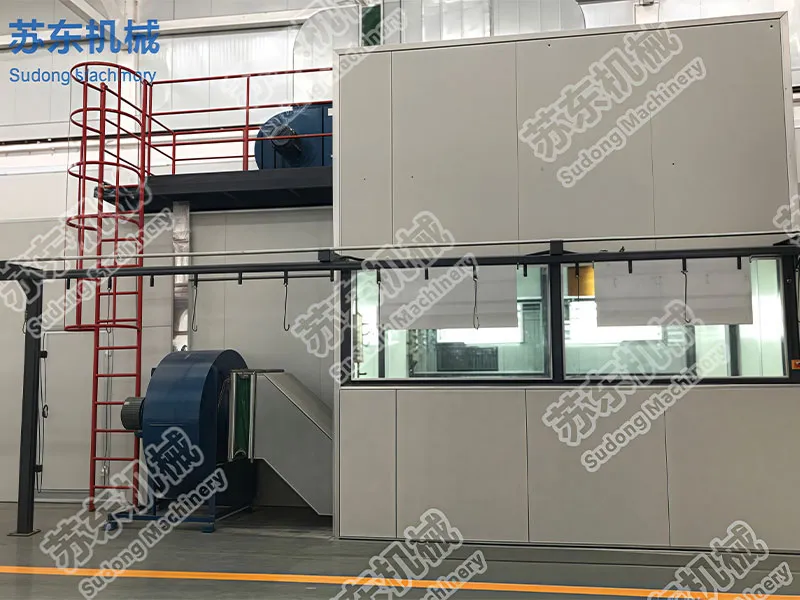

Данный тип боковой водяной завесы относится к окраске открытого типа. Зона окраски расположена перед шкафом водяной завесы, окрасочное положение направлено непосредственно на наклонную поверхность водяной завесы. При окраске воздух в зоне окраски под действием вытяжного вентилятора всасывается в шкаф водяной завесы, проходит через фильтрацию водяной (пленочной) завесы и фильтрацию распыляемой водяной завесы, затем после разделения в сепараторе «газ-вода» выбрасывается вытяжным вентилятором.
Принцип работы окрасочной камеры с водяной завесой
Данный тип боковой водяной завесы относится к окраске открытого типа. Зона окраски расположена перед шкафом водяной завесы, окрасочное положение направлено непосредственно на наклонную поверхность водяной завесы. При окраске воздух в зоне окраски под действием вытяжного вентилятора всасывается в шкаф водяной завесы, проходит через фильтрацию водяной (пленочной) завесы и фильтрацию распыляемой водяной завесы, затем после разделения в сепараторе «газ-вода» выбрасывается вытяжным вентилятором.

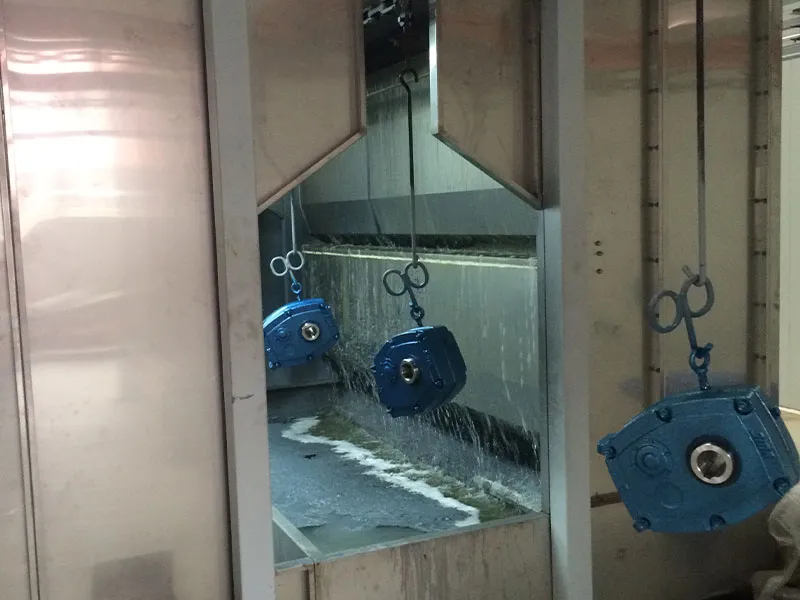

Водооборот водяной завесы осуществляется под действием водяного насоса: вода из резервуара перекачивается в переливной лоток в верхней части шкафа водяной завесы, переливается и образует равномерную водяную пленку толщиной приблизительно 3-5 мм на нержавеющей наклонной пластине, которая улавливает избыточный лакокрасочный туман, ударяющий из зоны окраски. Перед тем как водяная пленка попадает в резервуар, из-за определенной высоты между наклонной пластиной и уровнем жидкости в резервуаре, в пределах этой высоты формируется водяная завеса. Когда избыточный лакокрасочный туман под действием воздушного потока проходит через эту водяную завесу, он фильтруется ею. Кроме того, ответвление циркуляционного трубопровода оснащено распылительным устройством перед сепаратором «газ-вода», обеспечивая дополнительную фильтрацию отработанных газов. Вода, содержащая частицы краски, перед фильтрующей сеткой контактирует с коагулянтом, высвобождаемым в резервуаре, который со временем можно заменять; остальная вода под действием насоса продолжает непрерывно циркулировать.
Описание конструкции оборудования

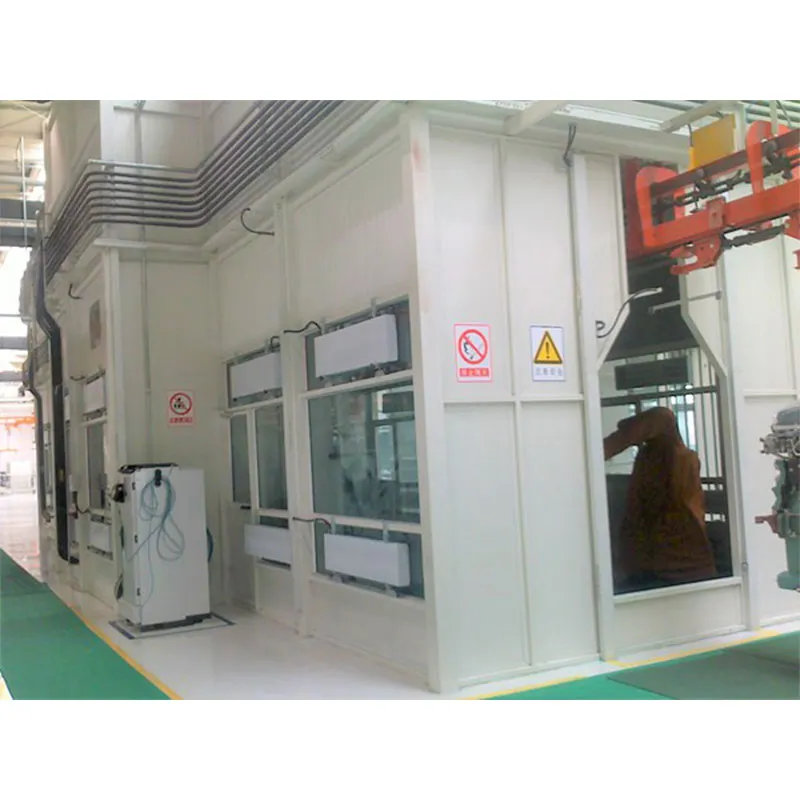

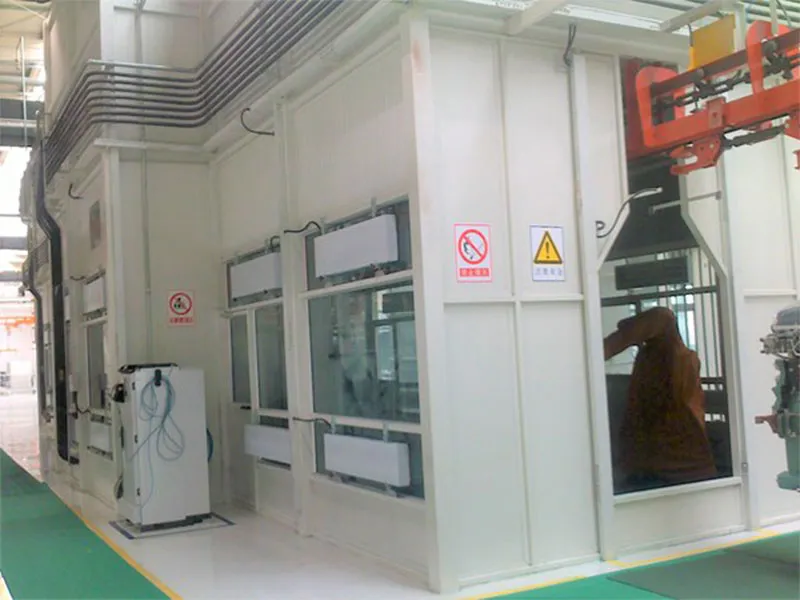

Окрасочная камера оснащена системой корпуса, вытяжной системой, системой освещения, системой очистки лакокрасочного тумана водяной завесой, системой управления и другими компонентами.

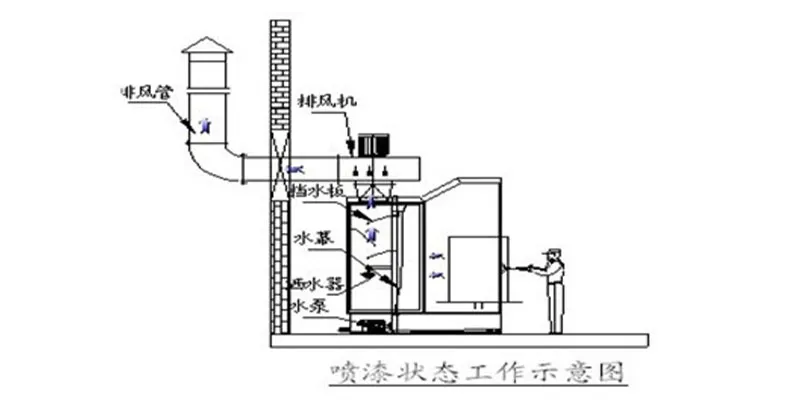

Принципиальная схема окрасочной камеры с водяной завесой
